Modell E Montage

Beim Modell E Indoor Rower werden das Vorder- und Hinterbein, der Monitorarm, das Signalabnehmerkabel und der Performance Monitor mit insgesamt 10 Schrauben montiert. Das notwendige Werkzeug und eine klare, illustrierte Anleitung werden mitgeliefert. Planen Sie 30-45 Minuten für die Montage ein.

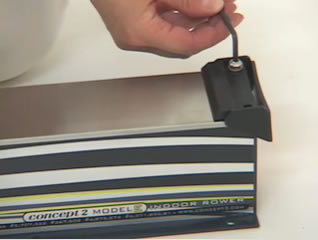

Montage des Hinterbeines

Um das Hinterbein zu montieren, muss erst der hintere Stopper von der Monoschiene entfernt und auf dem Hinterbein befestigt werden (Schritte 2 und 3 der Montageanleitung). Siehe folgendes Video.

Montage des Hinterbeines beim Modell E

1:16 Minuten

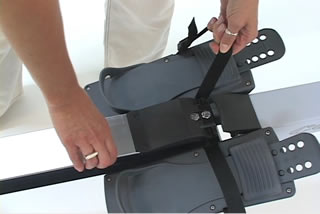

Verbindung der Monoschiene mit dem Vorderteil

Nachdem die Montageschritte abgeschlossen sind, soll die Monoschiene mit dem Vorderteil verbunden werden. Mehr zu diesem Schritt sehen Sie in der illustrierten Anleitung oder im folgenden Video.

Betätigung des Schnellverschlusses

0:17 Sekunden

Montageanleitung

Modell E Montageanleitung

Hinweis zu Karton 3: Die Mutter und Schraube, die als Teil des Inhalts von Karton 3 angezeigt werden, sind nicht lose im Karton verpackt. Sie sind hinten am Gehäuse des Performance Monitors befestigt.
