Verstellung des Anlagewinkels mit Anlagebuchsen

Concept2 Dollen werden mit austauschbaren Inserts geliefert, mit denen Sie den Anlagewinkel verstellen können. Die Anlagebuchsen gibt es in verschiedenen Farbe, je nach Dollenstiftdurchmesser (siehe Tabelle unten).

Anlagebuchse Farbe Riemen Skull
Schwarz 9/16" (14,3 mm) ½” (12,7 mm) (mit Adapter*)
Blau 13 mm 13 mm
Weiss ½” (12,7mm) 7/16" (11,1 mm)
* Hinweis: Der Adapter für sichelförmige Dollenkonstruktion passt in den 12,7mm großen Anlagebuchsen

Universelle Blau Inserts

Unsere universellen blauen Inserts bieten 3-5 Grad positiven Dollen Anlagewinkel. Für vier Grad (am häufigsten), setze die beiden Inserts, sowohl unten wie auch oben, so in die Dolle, dass die eingedruckten Pfeile zur Öffnung der Dolle zeigen. Für drei oder fünf Grad Anlagewinkel, setze oben den gewünschten Winkel so ein, dass die Zahl bei der Dollenöffnung ist und unten entgegen gesetzt, so dass die gewünsche Zahl weg von der Dollenöffnung zeigt. Gleich wie bei den schwarzen oder weissen Einsätzen. Falls du einen 13mm Dollenstift hast und für 1, 2, 6 oder 7 Grad Anlagewinkel Einsätze suchst, dann benötigst du die nach wie vor erhältlichen klassischen Racks mit den hellblauen Inserts. Kontaktiere dazu Concept2.

Schwarze und Weisse Inserts

Verstellen Sie den Anlagewinkel an der Dolle von 1 bis 7 Grad, in dem Sie zwei Inserts mit dem gewünschten Anlagewinkel (Anlagewinkel ist auf dem Insert aufgedruckt) auswählen und diese in entgegengesetzer Richtung zueinander (siehe Bild) einbauen. Wenn Sie ältere Dollen austauschen wollen, sollten Sie dabei berücksichtigen, dass die meisten nicht verstellbaren Dollen einen eingebauten Anlagewinkel von 4 Grad haben.


Dolle
Dolle






Universal Bushings

Universelle Inserts

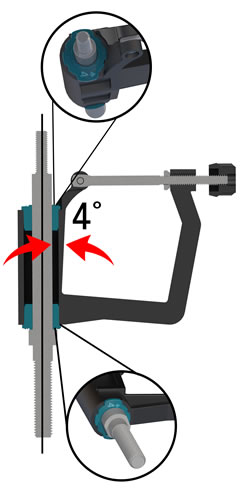

Oarlock showing bushings with pitch

Universelle blaue Inserts eingesetzt für einen 4° Anlagewinkel.







Oarlock showing Bushings with Pitch
Sie brauchen zwei Anlagebuchsen der gleichen Art, um den Winkel für die Dolle herzustellen. Um den gewünschten Winkel zu erhalten, müssen die Anlagewinkel jeweils entgegengesetzt eingebaut werden.







Oarlock
Ein Set Anlagebuchsen
